400-1809-299
薄壁不锈钢管凭借其耐腐蚀、高强度、环保节能等优势，已成为建筑给排水、直饮水、供暖等领域的优选管材。其施工技术涉及材料选择、加工工艺、连接方式及质量控制等多个环节，需结合工程实际需求与规范标准综合实施。
一、材料选择与进场检验：严控源头质量
材质标准
薄壁不锈钢管材质以304（06Cr19Ni10）和316（06Cr17Ni12Mo2）为主，其中304适用于一般环境，316因含钼元素，耐氯离子腐蚀性更强，适用于沿海或化工区域。管材壁厚与外径比值需≤6%，例如DN20管外径20mm，壁厚应≥1.2mm，以确保承压能力。
进场检验要点
资质核查：检查产品合格证、质量检测报告及卫生许可文件，确保管材符合《生活饮用水输配水设备及防护材料安全性评价标准》（GB/T 17219）。
外观检查：管材表面应光滑无划痕，无凹陷、裂纹等缺陷；管件密封圈需无破损、老化现象。
尺寸复核：使用游标卡尺测量管径及壁厚，公差需符合《建筑给水薄壁不锈钢管管道工程技术规程》（CECS 153:2018）要求，例如DN25管外径允许偏差±0.15mm。
二、加工与切割工艺：精准控制尺寸与形变
切割方法选择
机械切割：采用专用不锈钢切割机或管道割刀，切口平整度误差≤0.5mm，适用于DN15-DN100管材。
等离子切割：适用于厚壁管或异形管加工，需控制切割速度以避免热影响区晶粒粗大。
砂轮切割限制：若使用砂轮机，必须配备专用不锈钢砂轮片，严禁与碳钢管混用，切割后需用锉刀修磨毛刺至R≤0.2mm。
坡口加工规范
焊接坡口角度宜为60°-70°，钝边厚度0.5-1mm，根部间隙1-2mm，以确保单面焊双面成形质量。
坡口表面需用丙酮清洗，去除油污及氧化层，避免焊接时产生气孔。
三、连接方式与操作要点：适配场景的多样化选择
卡压式连接
工艺流程：断管→划线→安橡胶圈→插入管件→卡压→检查。
关键控制：
卡压压力需根据管径调整，例如DN20管卡压压力应≥30MPa。
使用六角量规检验卡压尺寸，完全插入为合格，避免虚压导致渗漏。
适用于DN15-DN100暗敷管道，施工效率高且可拆卸维修。
环压式连接
工艺特点：通过二次环压增强密封性，适用于DN65-DN100大口径管道。
操作要点：
首次环压后将钳头平移一个密封带长度（约10mm）进行二次环压。
稳压时间≥3秒，确保密封圈均匀变形，压痕深度偏差≤0.2mm。
氩弧焊连接
工艺参数：
电流60-160A，氩气流量9-20L/min，管内充氩压力0.3-0.5MPa。
钨极直径2.0mm，焊丝选用与母材同质的304或316不锈钢。
质量控制：
焊缝颜色应为金黄、蓝色或红色，灰色或黑色表明氩气保护不足。
焊后24小时进行酸洗钝化，去除氧化皮并恢复耐蚀性。
法兰连接
适用于需频繁拆卸的场合，如设备接口或检修部位。
法兰面平行度偏差≤0.5mm，螺栓紧固力矩需按设计值分两次对称拧紧。

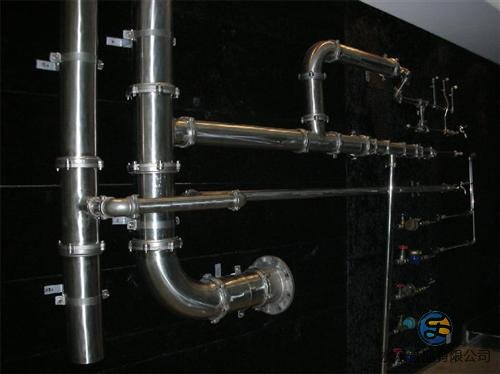

四、安装与固定技术：保障系统稳定性
支吊架制作安装
材质要求：支架横梁、吊杆采用与管材同材质不锈钢，或进行热镀锌处理以防电化学腐蚀。
安装规范：
固定支架间距：DN15-DN25管≤1.5m，DN32-DN50管≤2.0m。
活动支架偏移值：有热位移管道按位移值1/2反向倾斜安装。
补偿器两侧1-2m内需设置多向支架，防止管道伸缩偏移。
管道敷设要点
明敷管道：需采取防结露措施，热水管应包裹橡塑保温层（厚度≥20mm）。
暗敷管道：与水泥砂浆接触时，需用聚乙烯带或沥青漆防腐，且保留10mm间隙防止挤压变形。
坡度设置：排水管坡度宜为1%-2%，确保自流排水顺畅。
五、质量检验与验收标准：多维把控可靠性
焊接质量检验
外观检查：焊缝余高1-2mm，宽度为母材厚度2倍，无气孔、裂纹等缺陷。
无损检测：按GB 50661-2011标准进行100%射线探伤，Ⅱ级合格。
系统试压与清洗
水压试验：强度试验压力为1.5倍工作压力，稳压10分钟无渗漏；严密性试验压力为工作压力，稳压24小时压降≤0.02MPa。
清洗消毒：用0.03%高锰酸钾溶液循环冲洗2小时，水质需符合《生活饮用水卫生标准》（GB 5749）。
六、施工案例与数据支撑
某高层住宅项目采用304薄壁不锈钢管（DN15-DN65）进行给水系统改造，通过以下措施实现质量提升：
卡压连接占比80%：DN15-DN50管采用卡压式，施工效率提高40%，渗漏率降至0.5%以下。
焊接工艺优化：DN65管采用氩弧焊，通过管内充氩保护，焊缝一次合格率达98%。
支吊架标准化：集中预制不锈钢支架，安装偏差控制在±2mm内，系统运行3年无沉降变形。
结语
薄壁不锈钢管施工技术需兼顾材料特性、工艺精度与规范要求。通过严格把控材料检验、加工精度、连接可靠性及安装稳定性，可充分发挥其耐久性强、维护成本低的优势，为建筑给排水系统提供长期可靠保障。
